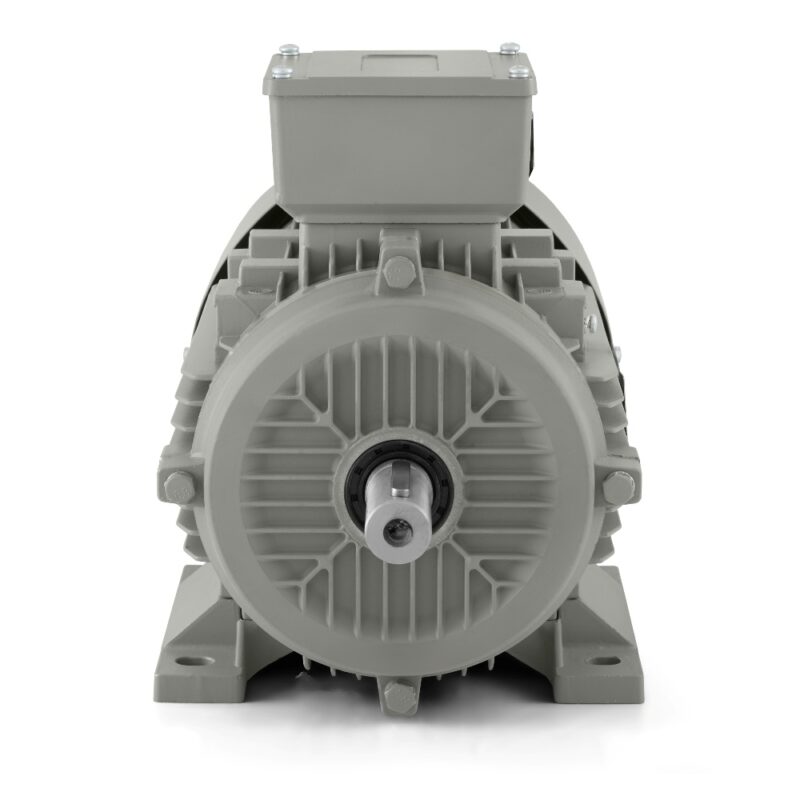

Sähkömoottori 4 kW, 720 rpm, 400 V, 1AL-160M1-8

Asennuksesta jatkuvaan käyttöön – rauhallinen 8-napainen käyttö vaativampaan työrytmiin

Suuremmissa hitaasti toimivissa teknologioissa on tärkeää, että uusi käyttö voidaan asentaa koneeseen ongelmitta ja että se käynnistyksen jälkeen toimii täsmälleen prosessin vaatimalla tavalla. Sähkömoottori 1AL-160M1-8, jonka teho on 4 kW, nimellisnopeus 720 r/min ja syöttö 400/690 V, kuuluu malleihin, jotka on suunniteltu vakaaseen tehonsiirtoon hitaammalla työnopeudella. Se sopii kohteisiin, joissa teknologia ei perustu suureen nopeuteen vaan tasaiseen toimintaan pitkien työjaksojen aikana. Tyypillisiä käyttökohteita ovat sekoitussäiliöt, ruuvikuljettimet, hihnalinjat, kiertopumput, puhallinkokoonpanot, poistohaarat, kuivausmoduulit, annostelujärjestelmät, täyttölinjat sekä hitaat pyöritysmekanismit tuotannossa ja materiaalinkäsittelyssä.

8-napaisessa rakenteessa liikkeen luonne on erityisen tärkeä. Nopeus 720 r/min antaa moottorille rauhallisemman käyttöluonteen, joka välittyy hyvin koneen mekaaniseen järjestelmään. Käytännössä tämä tarkoittaa tasaisempaa materiaalinkuljetusta, säiliön sisällön pehmeämpää sekoittamista, ilmanvaihtopiirien rauhallisempaa käynnistystä ja vakaampaa käyttäytymistä nesteiden kierrossa. 4 kW teho ei tässä tarkoita vain teholuokkaa, vaan todellista perustaa teknologioille, joiden on toimittava useita tunteja ilman vaihteluita ja ilman aggressiivisen dynamiikan tarvetta.

Mekaaninen asennus ja varmuus tehonsiirrossa

160 mm runkokoko suuntaa tämän mallin koneisiin, joissa mekaaninen järjestelmä tarvitsee jo tukevan perustan ja vakaan kiinnityksen. Koko sopii vahvemmin rakennettuihin laitteisiin, pidempiin kuljetinosuuksiin, suurempiin sekoitusyksiköihin sekä pumppu- ja ilmanvaihtokokoonpanoihin, joissa käyttö toimii säännöllisessä rytmissä koko työvuoron ajan. 6309-2RZC3-laakerit DE- ja NDE-puolella tukevat roottorin luotettavaa kiinnitystä ja lisäävät mekaanista varmuutta pitkäaikaisessa käytössä. Tärinänopeus 2,8 mm/s luokassa A auttaa ylläpitämään tasaista toimintaa hihnapyörään, kytkimeen tai muuhun voimansiirtoelementtiin liitettynä.

Tärkeä yksityiskohta on tasapainotus puolikkaalla kiilalla, joka vastaa tavanomaisia teollisia asennusvaatimuksia. Moottori voi pyöriä kumpaankin suuntaan, joten sitä voidaan käyttää erilaisissa teknologisissa kokoonpanoissa ilman mekaanisen järjestelmän tarpeettomia muutoksia. Roottorin hitausmomentti 0,0753 kg·m² tukee pehmeämpää vastetta käynnistyksessä ja käyttötilan muutoksissa, mikä on erityisen hyödyllistä laitteissa, jotka siirtyvät useiden prosessivaiheiden välillä. Rakenteessa on kaapeliläpiviennit 2-M40X1.5, jotka helpottavat teollisen käytännön mukaista kytkentää.

Sähköliitäntä ja integrointi ohjausjärjestelmiin

Moottori on suunniteltu taajuudelle 50 Hz ja kolmio/Y-kytkennälle. Nimellisvirta on 9,78 A jännitteellä 400 V ja 5,67 A jännitteellä 690 V, mikä antaa selkeän perustan suojauksen, kytkentälaitteiden ja ohjauskaapin suojaelementtien suunnittelulle. Suuremmissa teknologiakokonaisuuksissa on tärkeää, että sähköinen puoli pysyy selkeänä ja on helppo integroida olemassa olevaan laitosinfrastruktuuriin. Moottori soveltuu DOL-käynnistykseen, käyttöön taajuusmuuttajalla ja pehmokäynnistimellä, joten sitä voidaan käyttää sekä yksinkertaisissa että ohjatuissa sovelluksissa. Joissakin koneissa suorakäynnistys riittää, kun taas toisissa pehmeämpi käynnistys tai työnopeuden sovittaminen tiettyyn prosessiin on edullisempaa.

Tämä lähestymistapa on käytännöllinen annostelulinjoilla, säännöllisesti käynnistyvillä kuljetusreiteillä, muuttuvan vastuksen sekoituksessa sekä puhaltimissa ja pumpuissa, joissa käyttö asetetaan teknologian tarpeiden mukaan. Tässä myös 1AL OPTIMAL -alusta erottuu edukseen ammattimaisena VYBO Electric -ratkaisuna laajaan teollisuuskäyttöön, jossa painotetaan yhteensopivuutta ja helppoa integrointia.

Työkuormitus ja käyttöluonne

Tämä malli on suunniteltu paraboliselle tai lineaariselle kuormituskäyrälle, joten se sopii luontevasti tehtäviin, joissa vastus kasvaa tasaisesti tai pysyy säännöllisellä työalueella. Käytännössä tämä antaa hyvän perustan puhallin- ja pumppusovelluksiin sekä mekaanisiin prosesseihin, joissa materiaalia kuljetetaan, annostellaan, sekoitetaan tai pyöritetään tasaisesti. Käynnistysvirran suhde 6,0 auttaa käynnistystavan ja suojauksen suunnittelussa niin, että moottorin käynnistys vastaa laitteen sähköistä rakennetta. Kahdeksan napaa ja 4 kW teho muodostavat yhdessä käyttöprofiilin, joka toimii siellä, missä teknologia tarvitsee nopean nousun sijaan kestävyyttä ja säännöllisyyttä.

Suojaus, jäähdytys ja halliolosuhteet

Tavallisessa tuotantokäytössä on otettava huomioon pöly, kosteus, ympäristön lämpötilan vaihtelut ja pitkät työjaksot. IP55-suojaus auttaa suojaamaan moottoria tällaisessa ympäristössä, ja IC411-jäähdytys tukee lämmönpoistoa normaalikuormalla. Eristysluokka F yhdessä lämpötilan nousuluokan B kanssa muodostaa sopivan perustan luotettavalle toiminnalle sekä jatkuvassa että jaksottaisessa käytössä. Moottori on valmisteltu käyttötavoille S1, S2, S3 ja S4-S9, joten se voi toimia pitkään jatkuvasti tai toistuvissa sykleissä. Käyttö on tarkoitettu enintään +65 °C ympäristön lämpötilaan ja enintään 1000 m korkeuteen. Melutaso 68 dB(A) vastaa teholuokkaa ja tukee oikein asennettuna rauhallista toimintaa teollisuushallissa.

Sähkömoottori 1AL-160M1-8 on ratkaisu teknologioihin, jotka tarvitsevat tukevan mekaanisen rakenteen, selkeän sähköliitännän ja hitaamman nopeuden tehonsiirron, joka toimii luotettavasti jokapäiväisessä käytössä. Koneeseen asennettuna se tarjoaa juuri sen, mitä 8-napaiselta teollisuuskäytöltä odotetaan: rauhallisen toiminnan, vakaan energiansiirron ja valmiuden pitkäaikaiseen käyttöön.
